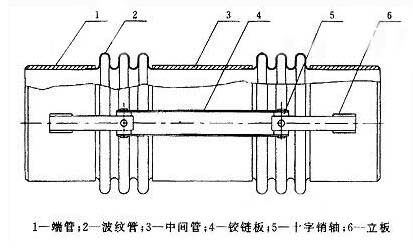

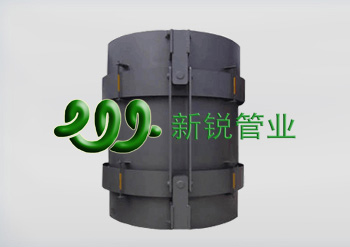

一、产品结构简图


二、产品特点

　　复式万向铰链型补偿器可以补偿任意平面的角位移，万向铰链波纹补偿器两个或三个与一个铰链型配置使用，可以补偿立体管系的横向挠曲。复式万向铰链型补偿器由两组波纹管和结构件组成，复式万向铰链型补偿器主要用于吸收轴向位移而不能承受波纹管压力推力的补偿器。因为结构简单，制造成本低，所以这是所有波纹管中价格最为便宜的一种，对于管道口径小，固定支座易于设置的管线，复式万向铰链型补偿器应优先采用这一种。但复式铰链及复式万向铰链型波纹管不能承受压力推力，所以在选用复式铰链及复式万向铰链型波纹管时，一定要正确计算压力推力，并正确地设置固定支座。对于大口径管线尽管压力低，但压力推力也大得惊人，所以一定要设置好固定支座和滑动支座。

三、产品安装使用注意事项

　　1. 铰链型波纹补偿器在安装前应先检查其型号、规格及管道配置情况，必须符合设计要求。

　　2. 对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向一致，铰链型补偿器的铰链转动平面应与位移转动平面一致。

　　3. 需要进行“冷紧”的补偿器，预变形所使用的辅助构件应在管路安装完毕后方可拆除。

　　4. 严禁用波纹补偿器变形的方法来调整管道的安装超差，以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。

　　5. 安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。
