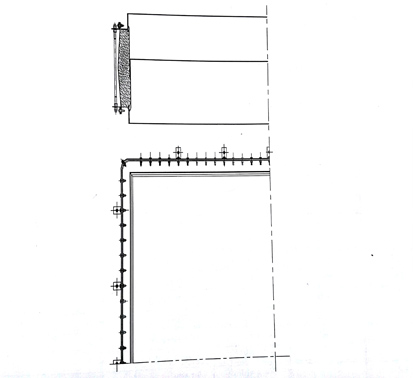

一、产品结构简图

二、产品特点

　　矩形织物补偿器可补偿轴向、角向，具有无推力、简化支座设计、耐腐蚀、耐高温、消声减震等特点，特别适用于热风管道及烟尘管道，广泛应用于钢铁厂、冶炼厂、石油化工厂、火力发电厂、水泥厂及原子能电厂等排烟脱硫，除尘设备，空气加热，助流鼓风等设备的出入口处。

　　矩形织物补偿器具有良好的综合性能，使其在许多工程领域得以广泛应用。工作压力不高的通风、除尘排烟和空调保温管道及设备通常使用平诚扑偿器。在管道系统中，如果同时存在因温度变化而引起的热应力、设备的振动和固定支撑产生的局部应力以及系统安装偏差产生的应力，采用硬性连接方式，必然会导致管道系统在最薄弱处发生形变或破坏。

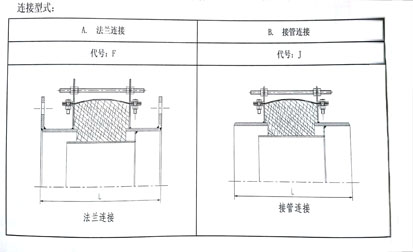

　　连接方式：①法兰连接式 ②接管连接式

　　矩形织物补偿器的主要特点有以下几个方面：

　　1、补偿热膨胀：可以补偿多方向，大大优于只能单式补偿的金属补偿器。

　　2、补偿安装误差：由于管道连接过程中，系统误差再所难免，纤维织物补偿器较好的补偿了安装误差。

　　3、消声减振：纤维织物、保温棉体本身具有吸声、隔震动传递的功能，能有效的减少锅炉、风机等系统的噪声和震动。

　　4、无反推力：由于主体材料为纤维织物，无力的传递。用纤维织物补偿器可简化设计，避免使用大的支座,节省大量的材料和劳动力。

　　5、良好的耐高温、耐腐蚀性：选用的氟塑料、有机硅材料具有较好的耐高温和耐腐蚀性能。

　　6、密封性能好：纤维织物补偿器有比较完善的生产装配系统，可保证无泄露。

　　7、体轻、结构简单、安装维修方便。

三、产品安装使用注意事项

　　1.法兰螺栓应逐步均匀地加压拧紧，所有螺丝栓松紧度尽可能一致。使用条件恶劣的场合，除加平垫外可加弱簧垫圈，以防螺母松动。

　　2.补偿器与配套平焊法兰之间应按工作温度选用相应橡胶石棉垫片。

　　3.在试行时，应将补偿器限位螺丝作适当调整，便于产品伸长或压缩。

　　4.焊管连接时，应将限位螺丝适当松动，防止将补偿器限位板拉弯或产品变形。

　　5.焊接作业时作遮盖物遮住橡胶(织物)表面，防止焊渣损伤产品。
