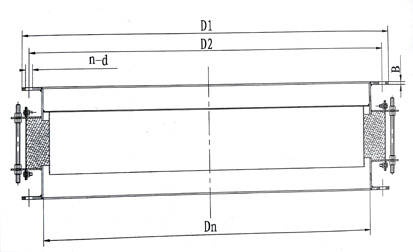

一、产品结构简图

二、产品特点

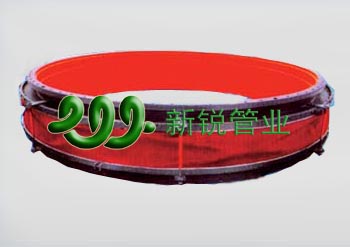

　　 圆形非金属织物补偿器主要由非金属圈带、隔热材料和钢结构件组成，其中非金属圈带由纤维织物、硅橡胶、氟料等性能优异的非金属材料优化结合而成，其产品强度、补偿量、密封性、耐腐蚀性及寿命等性能指标均可与国外同类产品相媲美。主要特点：

　　   1、补偿热膨胀:可以补偿多方向，大大优于只能单式补偿的金属补偿器。

       2、补偿安装误差:由于管道连接过程中，系统误差再所难免，非金属织物补偿器较好的补偿了安装误差。

       3、消声减振:纤维织物、保温棉体本身具有吸声、隔震动传递的功能，能有效的减少锅炉、风机等系统的噪声和震动。

       4、无反推力:由于主体材料为纤维织物，无力的传递。用非金属纤维补偿器可简化设计，避免使用大的支座,节省大量的材料和劳动力。

       5、良好的耐高温、耐腐蚀性:选用的氟塑料、有机硅材料具有较好的耐高温和耐腐蚀性能。

       6、密封性能好:有比较完善的生产装配系统，非金属柔性补偿器可保证无泄露。

       7、体轻、结构简单、安装维修方便。

三、产品安装使用注意事项

　　 1.法兰螺栓应逐步均匀地加压拧紧，所有螺丝栓松紧度尽可能一致。使用条件恶劣的场合，除加平垫外可加弱簧垫圈，以防螺母松动。

　　2.补偿器与配套平焊法兰之间应按工作温度选用相应橡胶石棉垫片。

　　3.在试行时，应将补偿器限位螺丝作适当调整，便于产品伸长或压缩。

　　4.焊管连接时，应将限位螺丝适当松动，防止将补偿器限位板拉弯或产品变形。

　　5.焊接作业时作遮盖物遮住橡胶(织物)表面，防止焊渣损伤产品。
