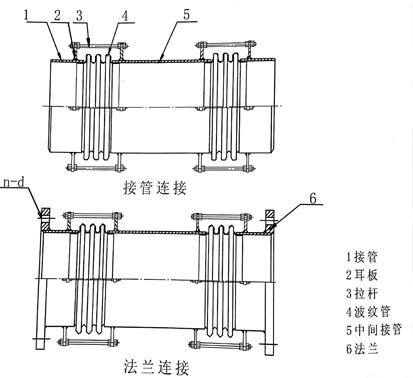

一、产品结构简图

二、产品特点

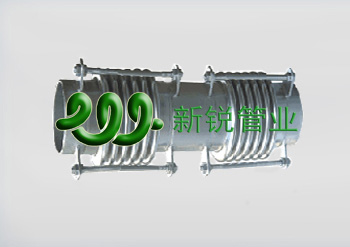

　　小拉杆横向波纹补偿器(膨胀节，伸缩节)由两段波纹管、中间接管及带有限螺母的小拉杆等零件组成，它在吸收管系任意平面内的横向位移，同时吸收轴向位移。小拉杆不能承受内压推力。

三、安装使用注意事项

      1. 用户使用时若不需要小拉杆，请在订货时注明。

      2. 用户使用时若需要小拉杆，则在安装后务必将螺母松开并离开耳板（或撑板）一段距离（数值由轴向补偿量确定）。

      3. 若实际补偿量大于样本上的规定值（寿命N≤1000次），则产品在安装后必须拆除小拉杆。
