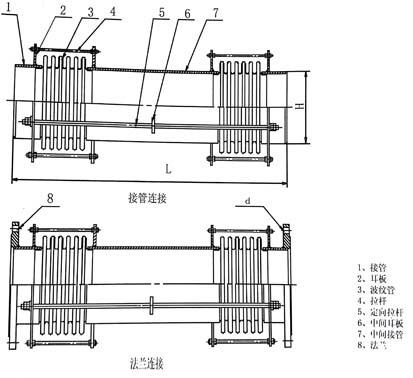

一、产品结构简图



二、产品特点

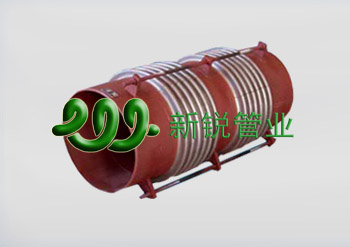

　　复式轴向型波纹补偿器(膨胀节 伸缩节 ) 主要用于补偿管道的轴向位移及少量补偿管道的横向位移，补偿量大，主要用于长距离管系。减震吸噪，具有管系设计简单，易安装等优点。但在用于大口径管系时因内压推力过大，要特别注意固定支架的强度，以免发生固定支架坍塌现象。

三、产品安装使用注意事项

　　1.注意内衬筒的方向与介质流向一致(膨胀节上有流向标志)

　　2.为了减少管架受力，可对此类膨胀节的每段波纹管在安装前进行轴向“预变形”，用户需要时请在合同中注明。

　　3.膨胀节上的小拉杆是作为安装、运输、调整用的，不是承力件，当安装完毕后，必须将其拆除。

　　4.所通介质氯离子含量≤25PPM。

　　5. 严禁焊渣溅伤波纹管。

　　6.必须按产品流向标志安装。

　　7.波纹管两端必须合理的设置导向支座及固定支座。(详见“波纹补偿器管系支座设置”)

　　8.不允许用波纹补偿器的变形来强行调整管系位置的安装误差。

　　9. 禁止用安装拉杆或限位拉杆起吊。

　　10.安装完毕后，应拆除运输拉杆和带有黄色标记的限位拉杆。
