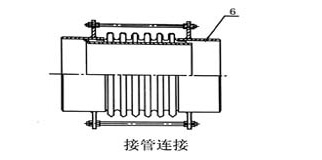

一、产品结构简图

　　二、产品特点

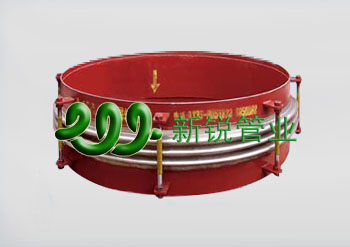

　　波纹补偿器，习惯上也叫膨胀节，或伸缩节。由构成其工作主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成。主要用在各种管道中，它能够补偿管道的热位移，机械变形和吸收各种机械振动，起到降低管道变形应力和提高管道使用寿命的作用。波纹补偿器连接方式分为法兰连接和焊接两种。直埋管道补偿器一般采用焊接方式(地沟安装除外)。

　　波纹补偿器是用以利用波纹补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，属于一种补偿元件。可对轴向，横向，和角向位移的的吸收。

　　三、安装使用注意事项

　　1.内衬筒方向应与介质流向一致(膨胀节上有流向标志)。

　　2.现场安装完后，必须拆除小拉杆。

　　3.为了减少管架受力，可对此类膨胀节在安装前进行预变性(预拉、预压)，用户需要时请在合同中注明。
